طریقه نصب توالت فرنگی وال هنگ (دیواری)

نصب توالت فرنگی وال هنگ چگونه انجام می‌شود؟

نصب توالت فرنگی وال هنگ یا دیواری شامل چند مرحله اصلی است: بررسی استراکچر و فلاش‌تانک توکار، تعیین ارتفاع و آکس نصب، کنترل محل خروجی فاضلاب و ورودی آب، آماده‌سازی اتصالات، نصب کاسه، تراز کردن و در نهایت تست کامل سیستم. در این آموزش، طریقه نصب توالت فرنگی وال هنگ را از اندازه‌گیری و آماده‌سازی اتصالات تا نصب کاسه و تست نهایی، مرحله به مرحله و همراه با تصویر بررسی می‌کنیم.

اگر هنوز مدل کاسه را انتخاب نکرده‌اید، بهتر است پیش از اجرای زیرسازی، مدل موردنظر مشخص شود؛ زیرا ابعاد کاسه، آکس پیچ‌ها، محل اتصالات و جزئیات نصب ممکن است بین مدل‌های مختلف متفاوت باشد.

وال هنگ چیست و نصب آن چه تفاوتی با توالت فرنگی معمولی دارد؟

توالت فرنگی وال هنگ نوعی توالت فرنگی دیواری است که کاسه آن به‌جای قرار گرفتن روی کف، روی یک سیستم نگهدارنده یا استراکچر نصب می‌شود. در سیستم‌های رایج، فلاش‌تانک نیز داخل دیوار یا فضای تأسیساتی قرار می‌گیرد و فقط کاسه و صفحه فلاش در معرض دید هستند.

به همین دلیل، تفاوت اصلی نصب وال هنگ با توالت فرنگی معمولی در زیرسازی، استراکچر، محل اتصالات و دقت اندازه‌گیری است. در توالت فرنگی زمینی، کاسه روی کف قرار می‌گیرد؛ اما در وال هنگ، محل پیچ‌ها، ارتفاع، خروجی فاضلاب و استحکام استراکچر باید پیش از نصب کاسه دقیقاً کنترل شود.

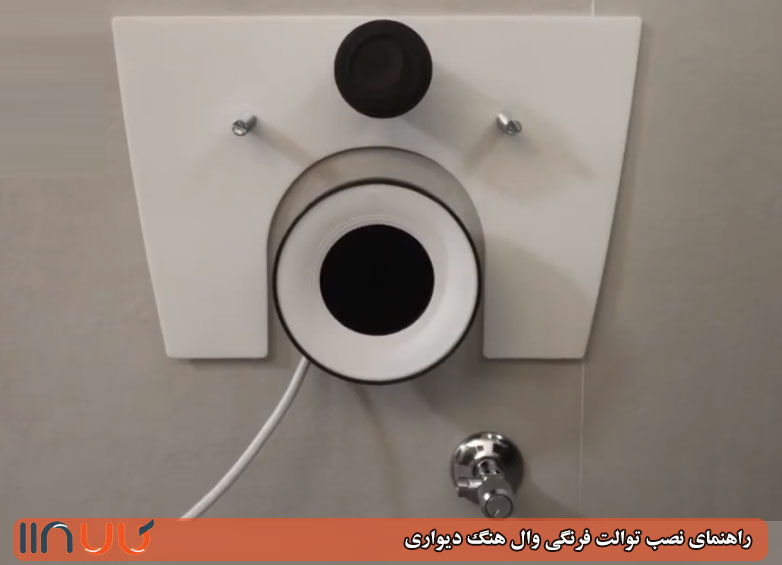

قبل از شروع نصب کاسه وال هنگ چه چیزهایی باید آماده باشد؟

در ادامه فرض می‌کنیم استراکچر و فلاش‌تانک توکار نصب شده‌اند و دیوار برای نصب کاسه آماده است. اگر هنوز استراکچر اجرا نشده باشد، ابتدا باید زیرسازی، فلاش‌تانک توکار، لوله‌کشی آب و فاضلاب و محل اتصالات طبق مشخصات محصول اجرا شوند.

قبل از شروع نصب کاسه، دفترچه راهنما، قطعات داخل بسته‌بندی و شابلون نصب را بررسی کنید. اگر دستورالعمل کارخانه با روش عمومی این آموزش تفاوت داشت، دستورالعمل همان محصول اولویت دارد.

قبل از نصب این موارد را بررسی کنید

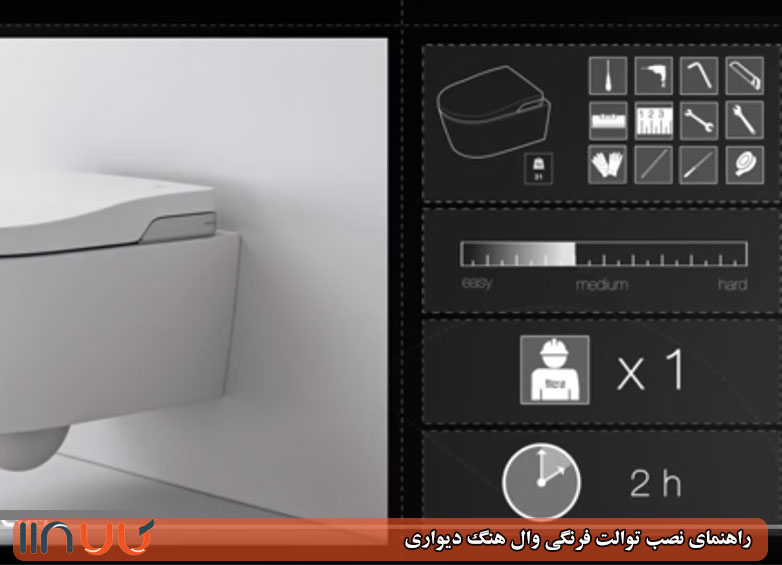

لوازم و ابزار مورد نیاز برای نصب توالت فرنگی وال هنگ

مراحل نصب توالت فرنگی وال هنگ؛ مرحله به مرحله

۱

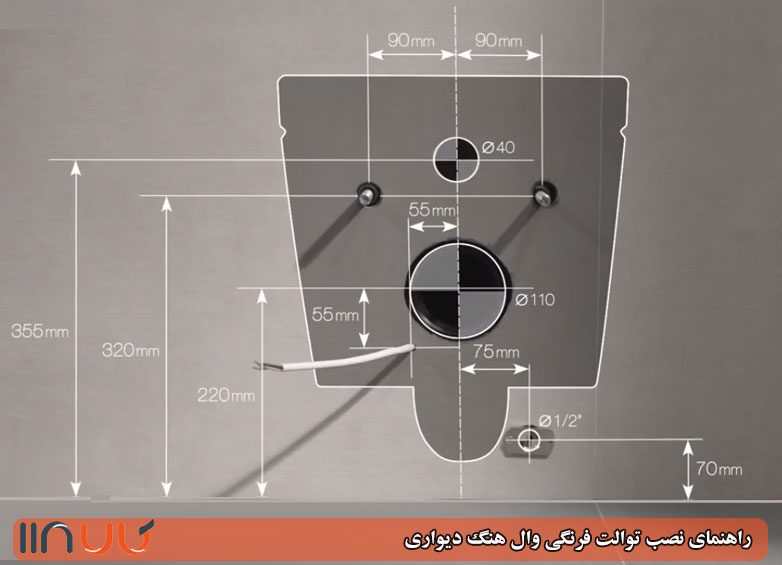

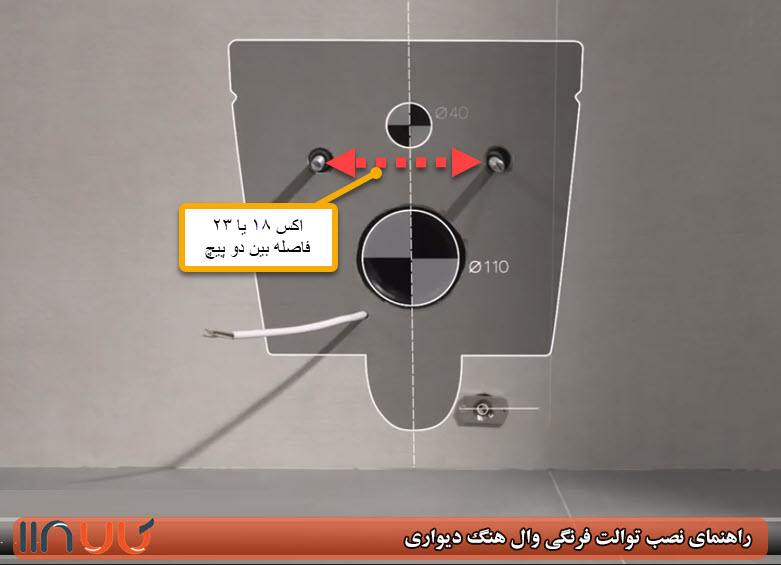

اندازه‌گیری آکس پیچ وال هنگ

ابتدا فاصله بین محور دو پیچ نگهدارنده کاسه را اندازه‌گیری کنید. این فاصله باید با سوراخ‌های پشت کاسه مطابقت داشته باشد.

در برخی مدل‌های بازار آکس‌های متفاوتی از جمله ۱۸ یا ۲۳ سانتی‌متر دیده می‌شود؛ بنابراین نباید یک عدد را برای تمام توالت‌های وال هنگ استاندارد فرض کرد. آکس کاسه و استراکچر باید پیش از نصب با یکدیگر تطبیق داده شوند.

۲

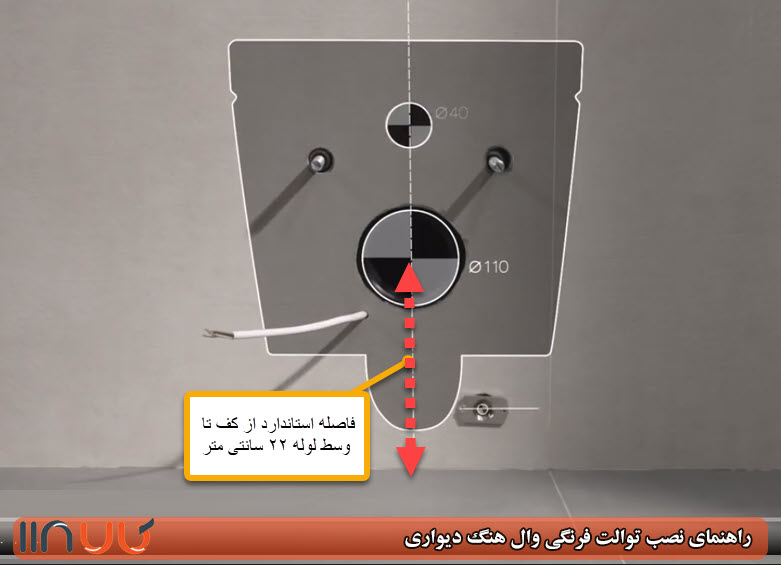

بررسی ارتفاع خروجی فاضلاب وال هنگ

پیش از نصب کاسه، محل و ارتفاع خروجی فاضلاب را بررسی کنید. خروجی باید با اتصال مخصوص کاسه و استراکچر هماهنگ باشد تا هنگام قرار دادن کاسه، اتصال تحت فشار نامناسب قرار نگیرد.

ارتفاع دقیق خروجی فاضلاب به مدل کاسه، استراکچر و نقشه نصب بستگی دارد. بنابراین عدد عمومی (22 الی 25 سانتی متر) را جایگزین شابلون محصول نکنید.

۳

بررسی ارتفاع پیچ‌های وال هنگ از کف تمام شده

پیچ‌های نگهدارنده، کاسه را به استراکچر متصل می‌کنند. ارتفاع و موقعیت این پیچ‌ها باید دقیقاً با سوراخ‌های پشت کاسه هماهنگ باشد.

ارتفاع پیچ را بر اساس مدل انتخابی (از 35 الی 38 سانتی متر) و شابلون نصب تعیین کنید. اندازه‌گیری از کف خام به‌جای کف تمام‌شده یکی از خطاهای رایج در اجرای وال هنگ است.

۴

بررسی ابعاد و محل لوله‌های آب و فاضلاب

قبل از قرار دادن کاسه، محل خروجی فاضلاب، ورودی آب و سایر اتصالات را کنترل کنید. اندازه این اتصالات باید با تجهیزات همراه کاسه و استراکچر سازگار باشد.

۵

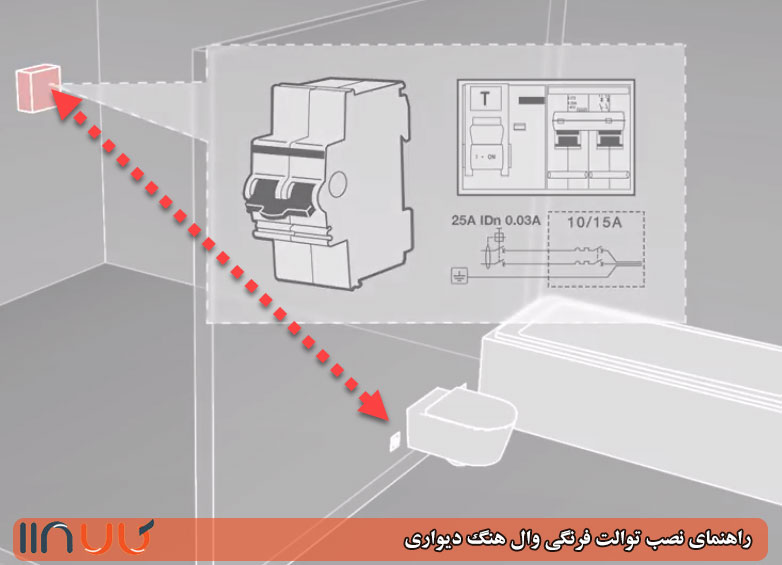

بررسی برق توالت فرنگی وال هنگ اتوماتیک

اگر مدل وال هنگ دارای تجهیزات برقی، بیده برقی یا قابلیت‌های هوشمند است، مسیر برق موردنیاز باید پیش از تکمیل دیوار و مطابق دستورالعمل سازنده پیش‌بینی شود.

اجرای مدار برق و حفاظت آن باید توسط فرد متخصص و مطابق الزامات برق ساختمان انجام شود. محل دقیق برق را صرفاً بر اساس یک مدل عمومی تعیین نکنید.

۶

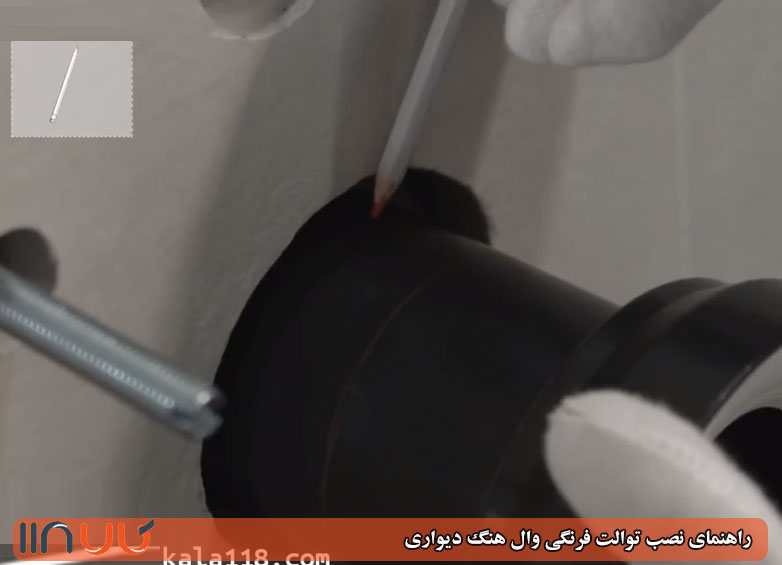

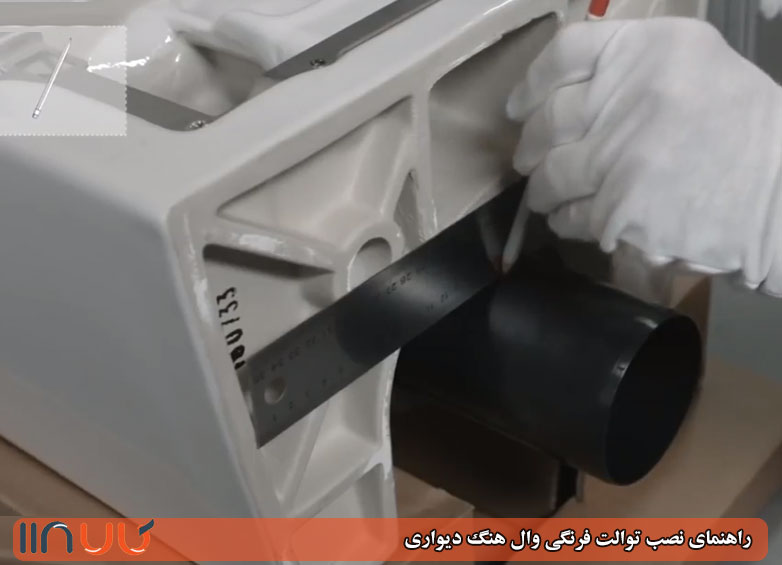

اندازه‌گیری لوله اتصال فاضلاب

لوله یا اتصال فاضلاب را مطابق نقشه و اندازه موردنیاز مدل اندازه‌گیری و محل اصلاح آن را علامت‌گذاری کنید. پیش از برش، ضخامت نهایی دیوار و کاشی را نیز در نظر بگیرید.

پس از اندازه‌گیری، محل برش را مشخص کنید و قبل از برش قطعی، یک‌بار اندازه‌ها را کنترل کنید.

۷

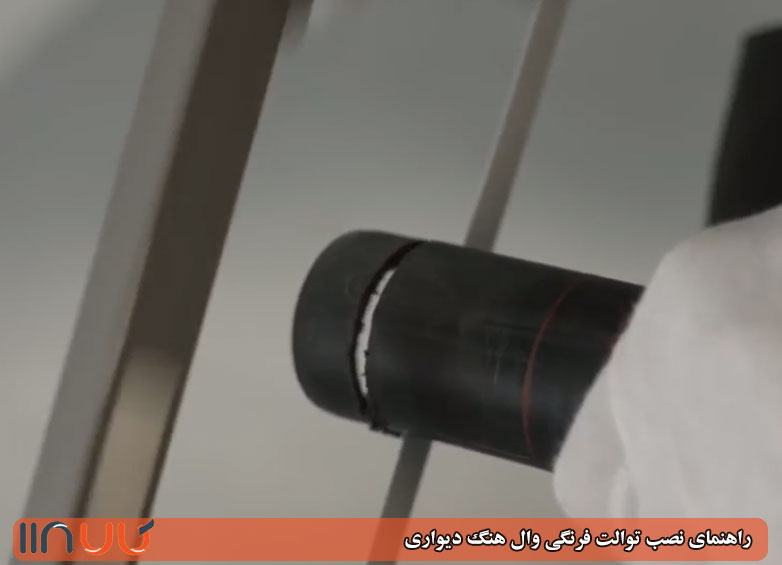

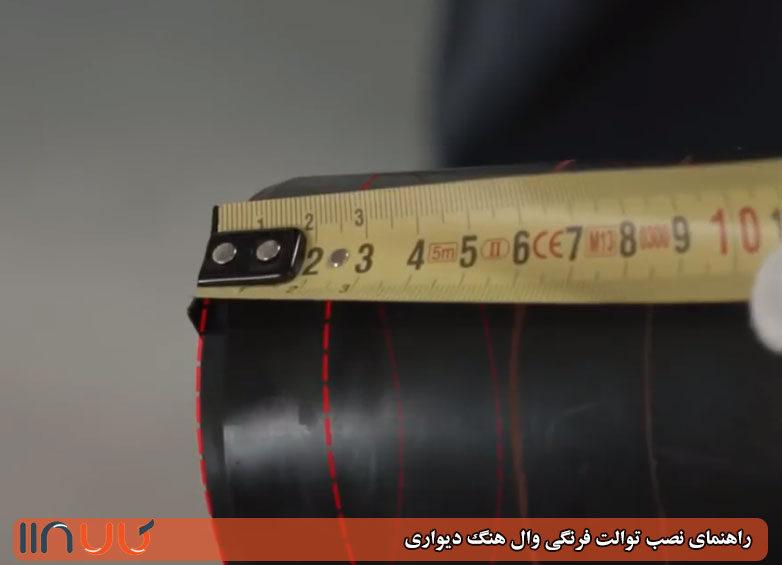

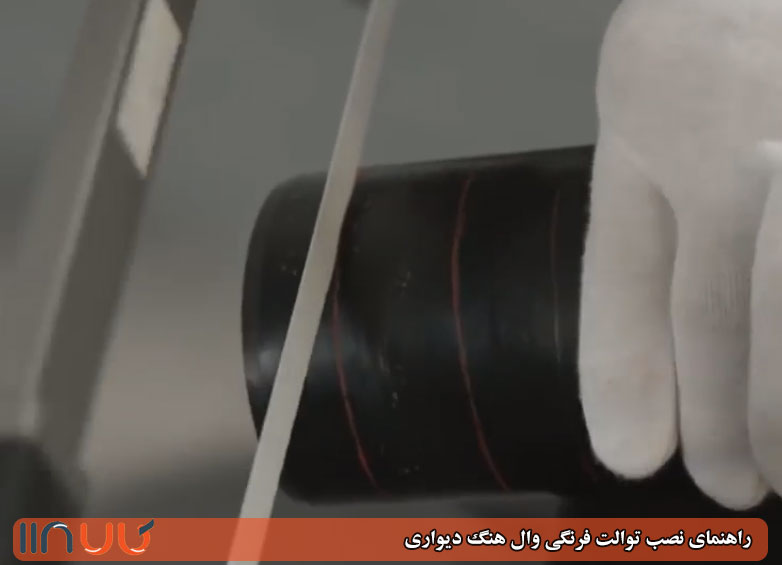

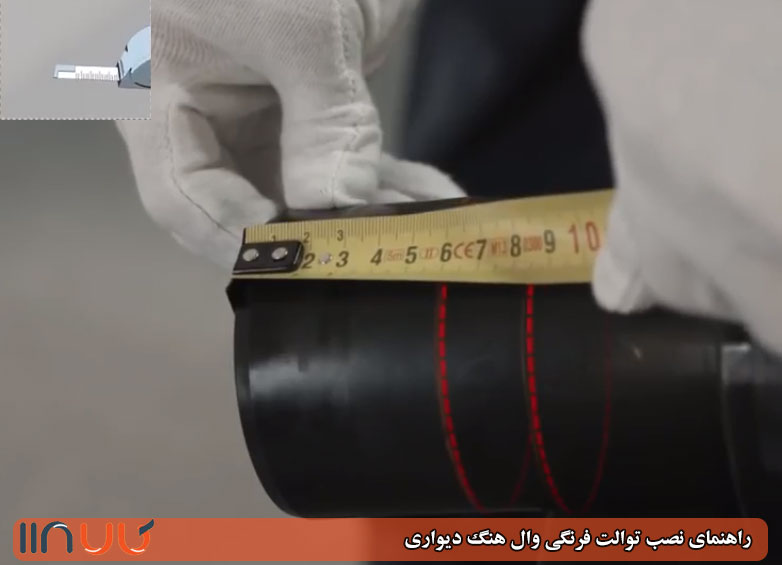

محاسبه قسمت اضافی و برش لوله فاضلاب

قسمت اضافی لوله را مطابق اندازه تعیین‌شده علامت بزنید و با ابزار مناسب برش دهید. برش باید تمیز و دقیق باشد تا اتصال نهایی بدون فشار و جابه‌جایی غیرضروری قرار گیرد.

۸

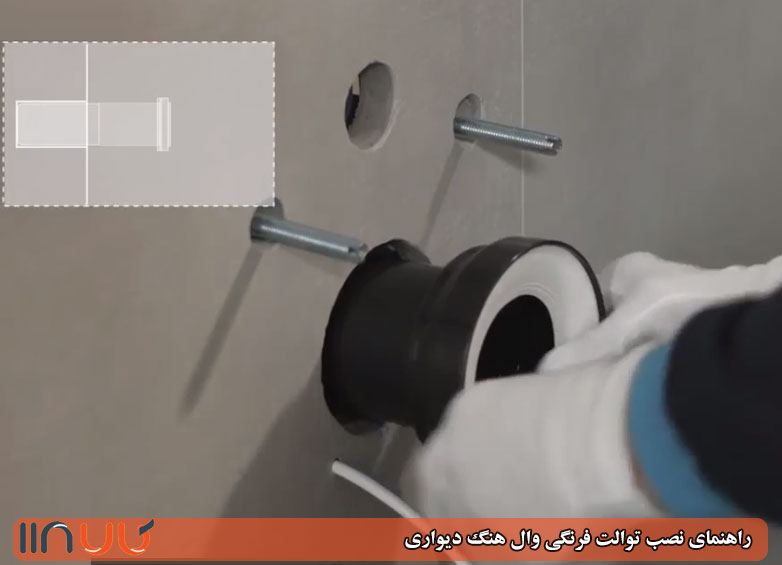

نصب اتصال فاضلاب وال هنگ

پس از اصلاح طول اتصال، آن را در محل مربوط روی دیوار و استراکچر قرار دهید و مطمئن شوید اتصال به‌درستی در جای خود قرار گرفته است.

اتصال نباید برای رسیدن به محل نصب تحت فشار یا کشش غیرعادی قرار بگیرد. پیش از بستن دیوار، محل اتصال و آب‌بندی را بررسی کنید.

۹

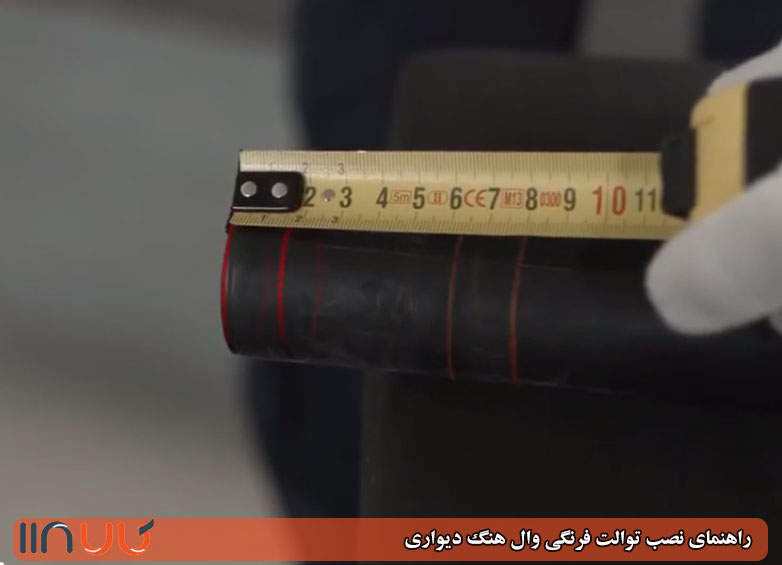

اندازه‌گیری و آماده‌سازی لوله ورودی آب

اتصال آب فلاش‌تانک به کاسه باید متناسب با اندازه موردنیاز مدل آماده شود. قبل از برش، اندازه‌گیری را با دقت انجام دهید تا اتصال نهایی بدون فشار و خمیدگی نامناسب قرار گیرد.

۱۰

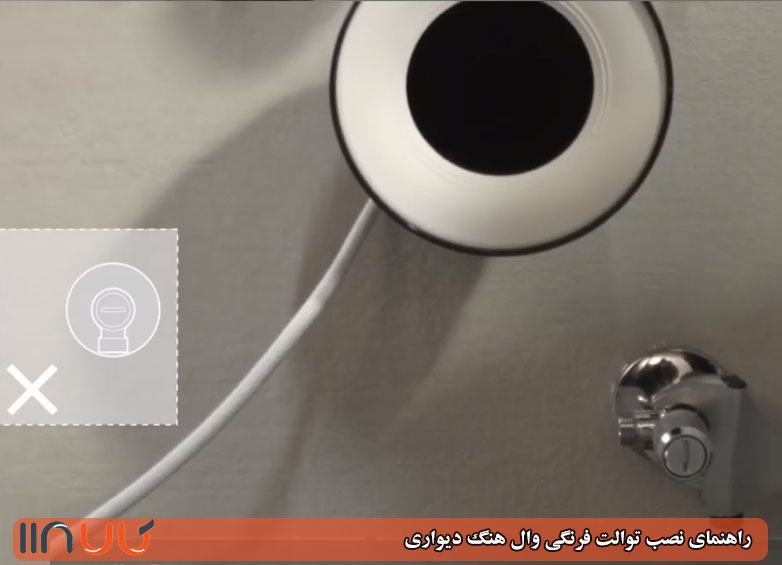

نصب شیر آب توالت فرنگی وال هنگ بیده دار

در مدل‌های بیده‌دار یا خودشور، مسیر آب موردنیاز بیده باید مطابق مشخصات همان مدل آماده شود. نوع شیر و محل اتصال ممکن است بین محصولات مختلف متفاوت باشد.

۱۱

بررسی اتصالات قبل از نصب کاسه

پیش از قرار دادن کاسه، اتصالات فاضلاب، آب فلاش‌تانک و در مدل‌های بیده‌دار مسیر آب بیده را یک بار دیگر بررسی کنید.

این مرحله بهترین زمان برای پیدا کردن خطاهای اندازه‌گیری، جابه‌جایی اتصالات یا مشکلات احتمالی قبل از نصب نهایی کاسه است.

۱۲

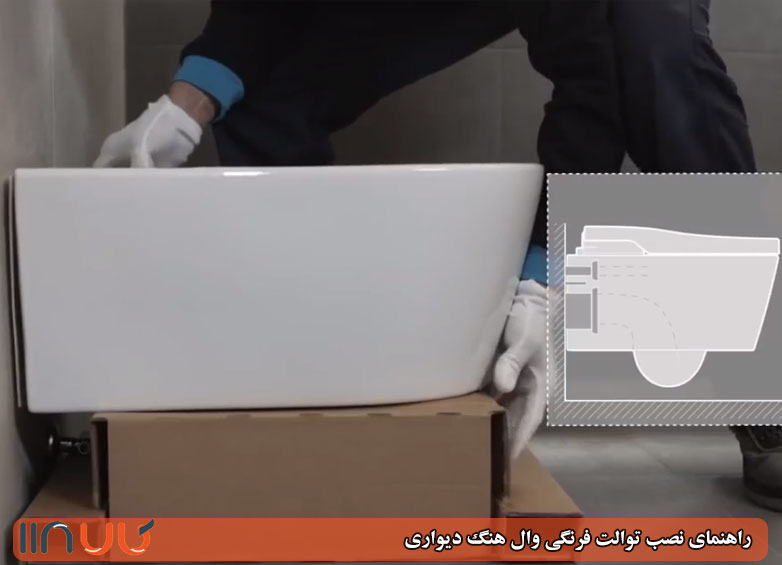

قرار دادن کاسه توالت فرنگی وال هنگ روی دیوار

کاسه را با دقت به سمت دیوار هدایت کنید و سوراخ‌های پشت کاسه را روی پیچ‌های نگهدارنده قرار دهید. همزمان باید مطمئن شوید اتصالات آب و فاضلاب بدون فشار اضافی در محل خود قرار گرفته‌اند.

۱۳

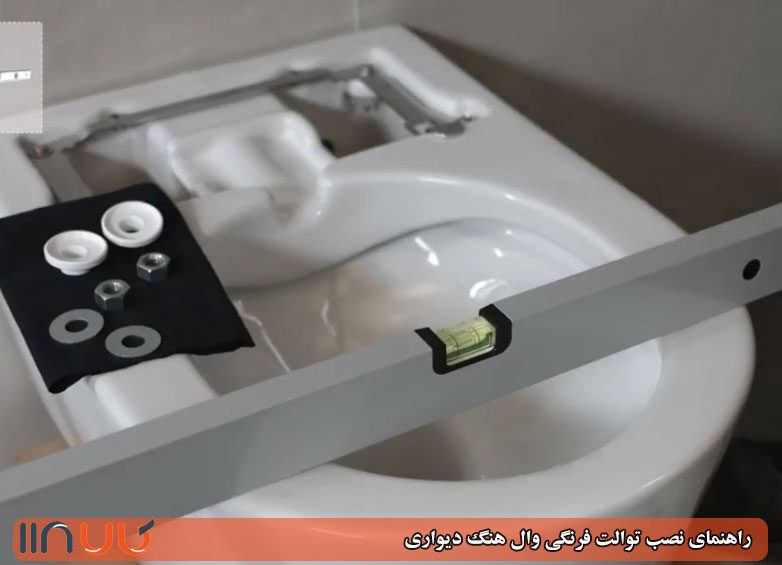

تراز کردن کاسه وال هنگ

قبل از سفت کردن کامل مهره‌ها، کاسه را از نظر افقی و عمودی بررسی کنید. اگر کاسه تراز نباشد، ظاهر نصب نامناسب خواهد بود و ممکن است فشار نامتوازن روی اتصالات ایجاد شود.

۱۴

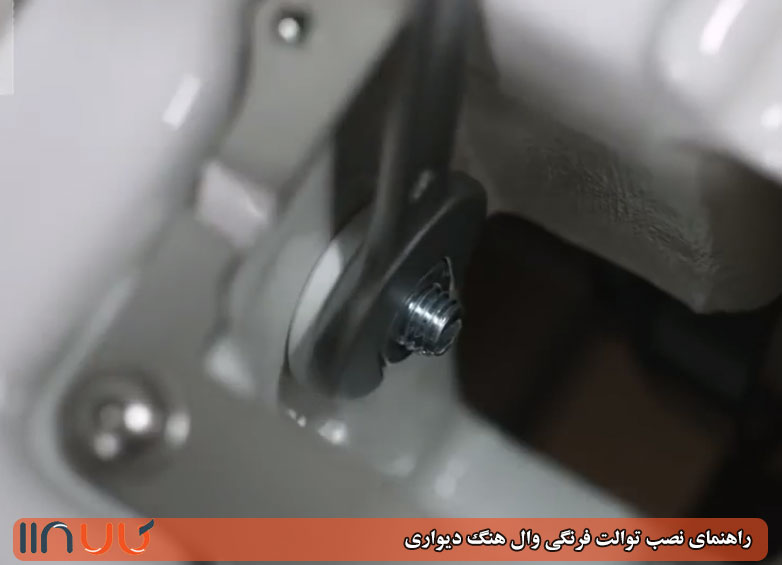

بستن مهره‌های نگهدارنده کاسه

پس از اطمینان از تراز بودن کاسه، مهره‌های نگهدارنده را به‌صورت یکنواخت و طبق دستورالعمل محصول محکم کنید. از سفت کردن بیش از اندازه پیچ‌ها خودداری کنید تا به سرامیک یا قطعات نصب آسیب وارد نشود.

۱۵

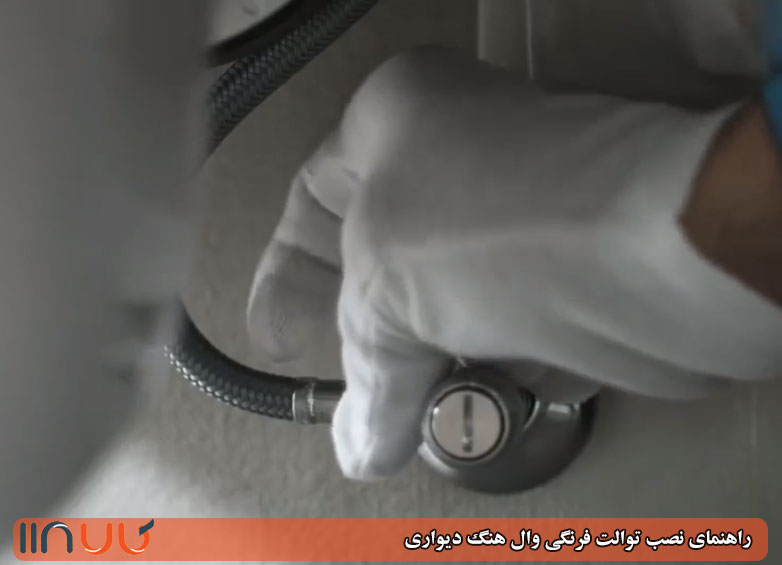

اتصال شیلنگ بیده و بررسی نشتی

در مدل‌های بیده‌دار، شیلنگ بیده را طبق دستورالعمل محصول به شیر مربوط متصل کنید. پس از باز کردن آب، تمام محل‌های اتصال را از نظر نشتی بررسی کنید.

ارتفاع استاندارد توالت فرنگی وال هنگ از کف تمام شده

یکی از مهم‌ترین بخش‌های نصب توالت فرنگی دیواری، تعیین ارتفاع صحیح است. در این موضوع باید بین ارتفاع کاسه، ارتفاع پیچ‌ها، ارتفاع استراکچر، ارتفاع خروجی فاضلاب و محل ورودی آب تفاوت قائل شد.

ارتفاع کاسه وال هنگ از کف

ارتفاع نهایی کاسه باید با توجه به مدل کاسه، تنظیمات استراکچر، کف تمام‌شده و شرایط استفاده تعیین شود. به همین دلیل بهتر است به‌جای استفاده از یک عدد ثابت برای تمام مدل‌ها، ابتدا شابلون و مشخصات همان محصول بررسی شود.

ارتفاع پیچ وال هنگ از کف تمام شده

ارتفاع پیچ‌ها باید به‌گونه‌ای تنظیم شود که محل پیچ‌های استراکچر با سوراخ‌های پشت کاسه مطابقت داشته باشد. ارتفاع پیچ را از روی یک عدد عمومی برای همه مدل‌ها تعیین نکنید.

ارتفاع استراکچر وال هنگ

ارتفاع استراکچر باید با ارتفاع نهایی کاسه و محدوده تنظیمات همان فریم هماهنگ شود. اگر پایه‌های استراکچر قابلیت تنظیم دارند، تنظیم آن باید قبل از بستن نهایی دیوار انجام شود.

ارتفاع لوله فاضلاب وال هنگ از کف

ارتفاع خروجی فاضلاب باید با اتصال خروجی کاسه و استراکچر هماهنگ باشد. محل دقیق آن به مدل و سیستم نصب بستگی دارد و باید از روی نقشه یا شابلون همان محصول تعیین شود.

فاصله وال هنگ از دیوار

در سیستم وال هنگ، فاصله نهایی کاسه از دیوار به طراحی کاسه، عمق بدنه، نوع استراکچر و ضخامت نهایی دیوار بستگی دارد. اگر کاسه پس از نصب فاصله غیرعادی با دیوار دارد، قبل از سفت کردن نهایی اتصالات باید علت بررسی شود.

آکس پیچ وال هنگ چیست و چگونه اندازه‌گیری می‌شود؟

آکس پیچ وال هنگ به فاصله بین محور دو پیچ نگهدارنده کاسه گفته می‌شود. این فاصله باید با سوراخ‌های پشت کاسه هماهنگ باشد تا کاسه بتواند به‌درستی روی استراکچر قرار گیرد.

در بازار مدل‌هایی با اندازه‌های متفاوت وجود دارند؛ بنابراین هنگام خرید یا نصب، آکس کاسه را با آکس استراکچر تطبیق دهید. اگر کاسه و استراکچر از نظر آکس با یکدیگر سازگار نباشند، نصب صحیح کاسه امکان‌پذیر نخواهد بود.

لوله کشی توالت فرنگی وال هنگ

لوله‌کشی وال هنگ باید پیش از نصب نهایی کاسه آماده و تست شود. سه مسیر اصلی که باید بررسی شوند عبارت‌اند از مسیر فاضلاب، ورودی آب فلاش‌تانک و در مدل‌های بیده‌دار مسیر آب بیده.

سایز لوله فاضلاب وال هنگ چیست؟

سایز لوله فاضلاب باید بر اساس طراحی سیستم، اتصال فاضلاب کاسه، استراکچر و نقشه تأسیسات انتخاب شود. نمی‌توان بدون در نظر گرفتن مدل و نوع اتصال، یک اندازه را برای تمام سیستم‌های وال هنگ قطعی دانست.

در زمان نصب، مهم‌تر از حفظ یک عدد عمومی این است که قطر و نوع اتصال با خروجی کاسه و مسیر فاضلاب سازگار باشد و اتصال نهایی بدون فشار نامناسب اجرا شود.

نصب توالت فرنگی وال هنگ بیده دار و خودشور

نصب مدل‌های بیده‌دار علاوه بر اتصال کاسه و فاضلاب، به آماده‌سازی مسیر آب موردنیاز بیده نیاز دارد. محل شیر، نوع اتصال و نحوه اتصال شیلنگ به مدل محصول بستگی دارد.

اگر مدل دارای تجهیزات برقی یا هوشمند باشد، برق موردنیاز نیز باید پیش از تکمیل دیوار مطابق دستورالعمل سازنده پیش‌بینی شود.

نصب وال هنگ قبل از کاشی کاری چگونه انجام می‌شود؟

بخش اصلی زیرسازی وال هنگ باید پیش از بستن و کاشی‌کاری دیوار انجام شود. در این مرحله استراکچر، فلاش‌تانک توکار، لوله‌های آب و فاضلاب و محل پیچ‌های کاسه تعیین و تنظیم می‌شوند.

قبل از پوشاندن دیوار، استراکچر باید ثابت و تراز باشد و اتصالات آب و فاضلاب نیز بررسی شوند. این مرحله اهمیت زیادی دارد؛ زیرا بعد از کاشی‌کاری دسترسی به تجهیزات توکار محدودتر می‌شود.

نصب وال هنگ بعد از کاشی کاری چگونه انجام می‌شود؟

پس از تکمیل دیوار و کاشی‌کاری، کاسه وال هنگ، اتصالات نهایی، صفحه فلاش و تجهیزات ظاهری نصب می‌شوند. در این مرحله باید ضخامت نهایی دیوار و کاشی در اندازه‌گیری اتصالات لحاظ شده باشد.

اگر محل استراکچر، پیچ‌ها یا خروجی فاضلاب پیش از کاشی‌کاری اشتباه اجرا شده باشد، اصلاح آن بعد از تکمیل دیوار می‌تواند دشوارتر شود؛ بنابراین تست و اندازه‌گیری دقیق قبل از پوشاندن سیستم اهمیت زیادی دارد.

آیا نصب توالت فرنگی وال هنگ بدون تخریب دیوار امکان‌پذیر است؟

اگر استراکچر، فلاش‌تانک توکار و لوله‌کشی مناسب از قبل اجرا شده باشند، نصب یا تعویض کاسه وال هنگ می‌تواند بدون تخریب گسترده دیوار انجام شود.

اما اگر قرار باشد سیستم وال هنگ از ابتدا در ساختمانی اجرا شود که زیرسازی و تجهیزات توکار ندارد، ابتدا باید فضای لازم برای اجرای استراکچر و تأسیسات فراهم شود. میزان تخریب به شرایط موجود ساختمان و روش اجرای انتخاب‌شده بستگی دارد.

آیا وال هنگ روی هر دیواری قابل نصب است؟

نصب وال هنگ فقط به ظاهر دیوار بستگی ندارد. استراکچر باید به نقاط مهار مناسب متصل شود و توان تحمل نیروهای واردشده به کاسه را داشته باشد. نوع دیوار، سازه، زیرسازی و روش اجرای دیوار باید پیش از نصب بررسی شود.

اگر دیوار موجود برای اجرای سیستم توکار مناسب نباشد، ممکن است استفاده از زیرسازی یا دیوار کاذب مناسب لازم باشد. این موضوع باید توسط فرد متخصص و متناسب با شرایط ساختمان بررسی شود.

شابلون وال هنگ چیست و چه کاربردی دارد؟

شابلون یا نقشه نصب، مرجع اندازه‌گیری محل اتصالات و اجزای مختلف سیستم است. با استفاده از شابلون می‌توان محل پیچ‌ها، اتصالات و اندازه‌های موردنیاز را با مدل انتخابی تطبیق داد.

اگر همراه کاسه یا استراکچر شابلون ارائه شده است، پیش از سوراخ‌کاری، اندازه‌گیری یا برش لوله‌ها آن را بررسی کنید. این کار احتمال خطای نصب را کاهش می‌دهد.

نصب وال هنگ مروارید، گلسار، راسان و KWC

اصول کلی نصب وال هنگ در برندهای مختلف مشابه است، اما ابعاد کاسه، آکس پیچ‌ها، اتصالات، شابلون و جزئیات نصب می‌تواند بین مدل‌ها متفاوت باشد.

بنابراین اگر قصد نصب وال هنگ مروارید، گلسار، راسان یا KWC را دارید، ابتدا مدل دقیق کاسه و استراکچر را مشخص کنید و سپس اندازه‌های نصب را از روی دستورالعمل همان محصول کنترل کنید.

نام برند به‌تنهایی برای تعیین اندازه نصب کافی نیست؛ مدل دقیق محصول و سیستم استراکچر باید مشخص باشد.

نصب درب و نشیمن توالت فرنگی وال هنگ

روش نصب درب و نشیمن به مدل کاسه بستگی دارد. پایه‌ها و قطعات مربوط به درب را مطابق قطعات داخل بسته‌بندی و دفترچه همان مدل نصب کنید.

در زمان نصب درب، از سفت کردن بیش از اندازه پیچ‌ها خودداری کنید و پس از نصب، باز و بسته شدن صحیح درب و ثابت بودن پایه‌ها را بررسی کنید.

اشتباهات رایج هنگام نصب وال هنگ

بعد از نصب وال هنگ چه چیزهایی را باید تست کنیم؟

مشکلات رایج بعد از نصب توالت فرنگی وال هنگ

هزینه نصب توالت فرنگی وال هنگ به چه عواملی بستگی دارد؟

هزینه نصب وال هنگ فقط به نصب کاسه محدود نمی‌شود. شرایط پروژه، آماده بودن یا نبودن استراکچر، اجرای لوله‌کشی، نوع فلاش‌تانک، نیاز به تخریب یا بازسازی، کاشی‌کاری و تجهیزات اضافی می‌توانند روی هزینه نهایی تأثیر بگذارند.

• وضعیت زیرسازی موجود
• اجرای استراکچر و فلاش‌تانک توکار
• لوله‌کشی آب و فاضلاب
• نوع و مدل کاسه
• وجود سیستم بیده یا هوشمند
• نیاز به برق‌کشی
• تخریب و بازسازی دیوار
• کاشی‌کاری و تکمیل محل نصب

آیا نصب وال هنگ را خودمان انجام دهیم؟

اگر تجربه کافی در نصب تجهیزات بهداشتی و تأسیسات دارید، برخی مراحل نصب کاسه و اتصالات ممکن است قابل انجام باشد؛ اما اجرای استراکچر، لوله‌کشی، تنظیم ارتفاع و تست سیستم نیاز به دقت فنی بالایی دارد.

اشتباه در زیرسازی یا لوله‌کشی می‌تواند بعد از بستن دیوار باعث هزینه و دردسر بیشتری شود. در صورت نداشتن تجربه کافی، بهتر است اجرای مراحل اصلی توسط نصاب یا متخصص انجام شود.
